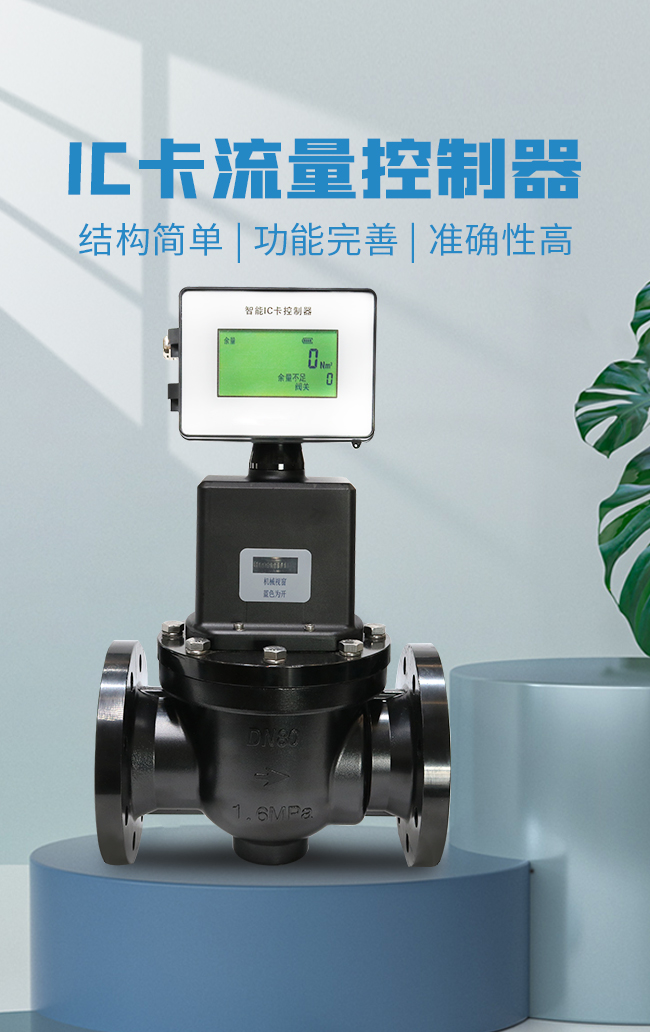

一、IC工業控制器概述

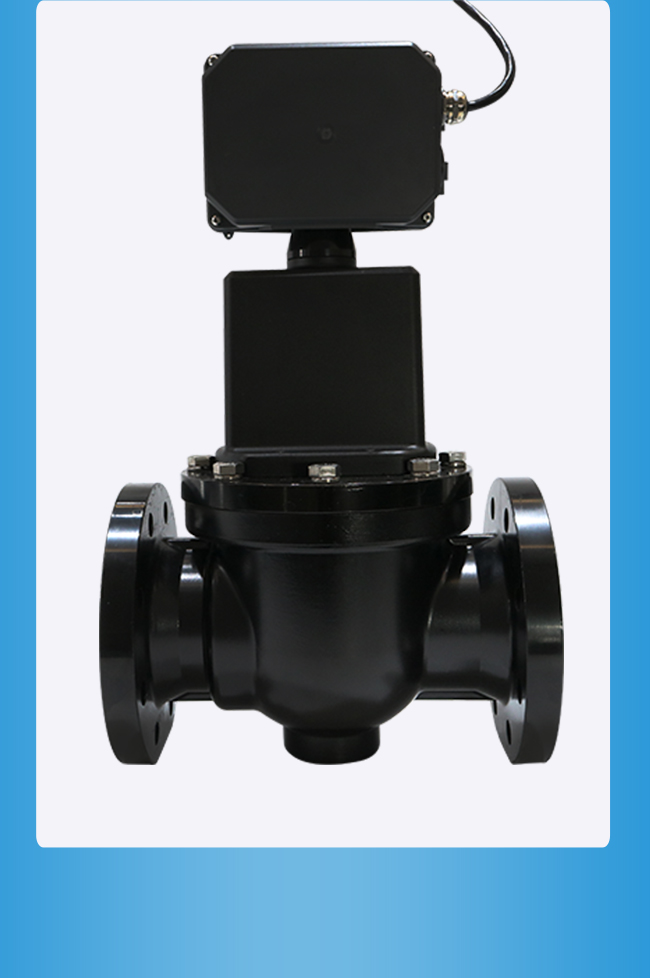

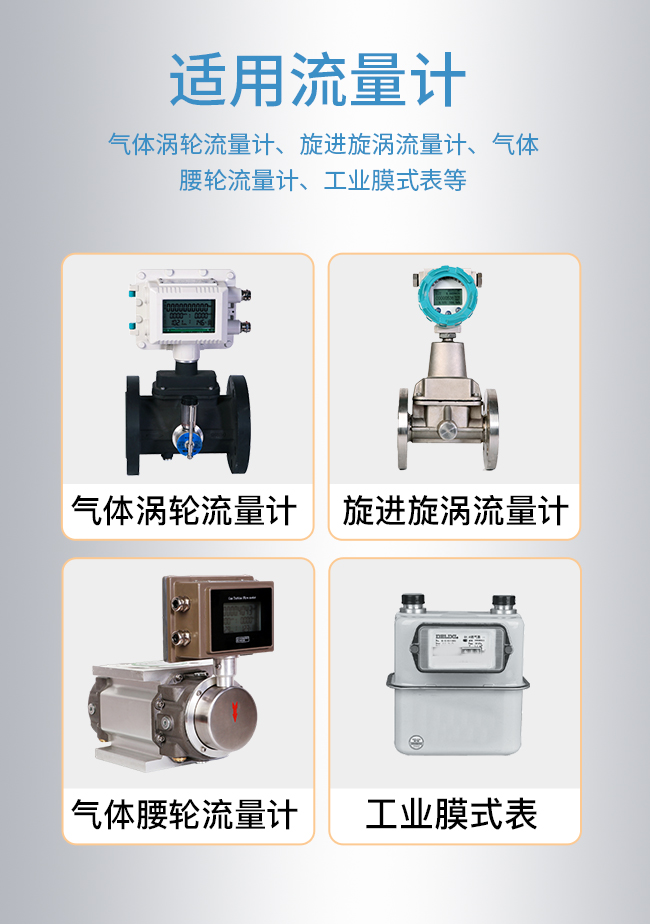

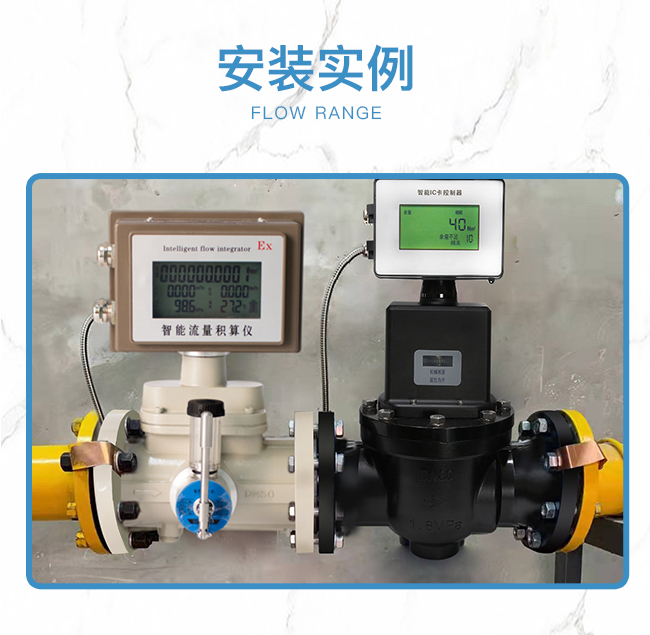

本控制器由新型微功耗電動燃?xì)忾y門和IC卡收費系統組成。可配接具有遠傳功能的流量計（渦輪、旋進漩渦、腰輪、工業膜式表）等，實現預付費和流量控制的功能。

本控制器內嵌單片機系統，具有結構簡單、功能完善、準確可靠等特點，并有多種保護功能。

二、控制器面板說明

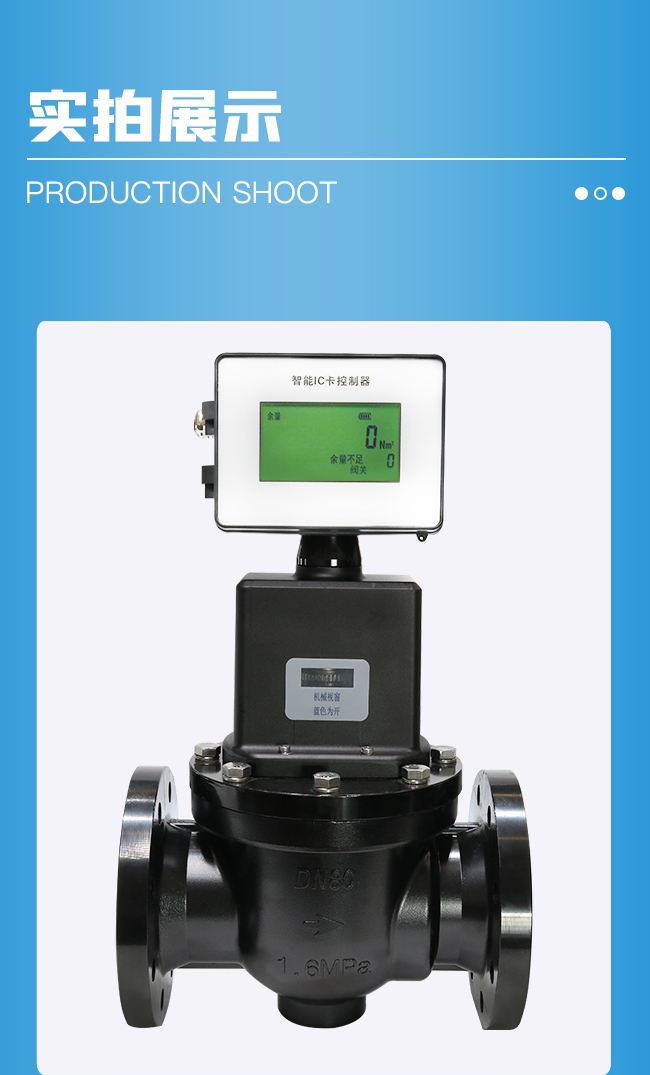

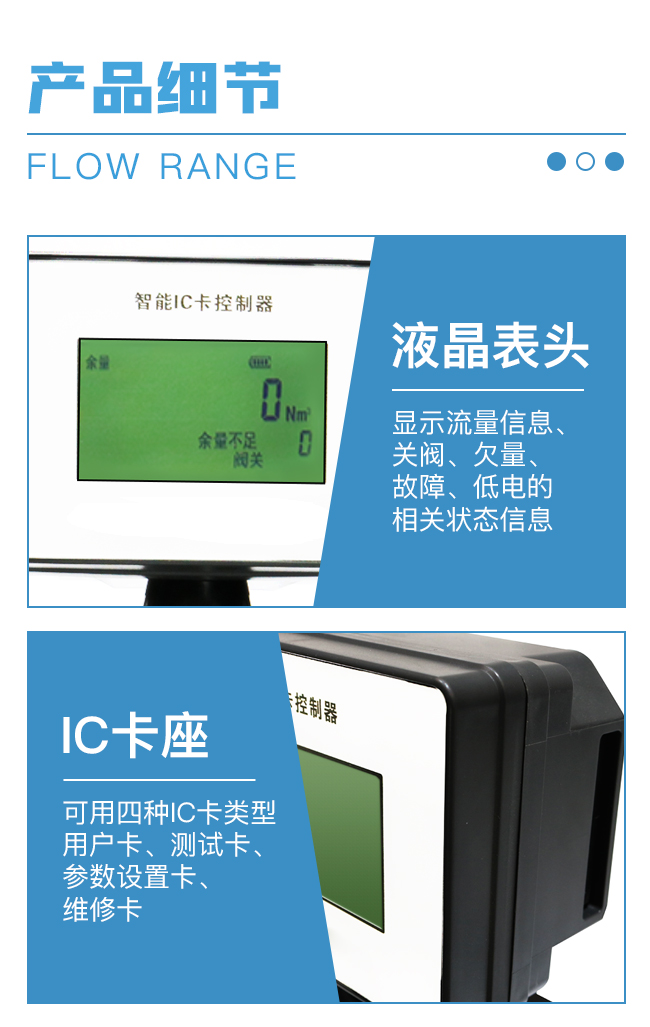

控制器面板上有液晶顯示屏，現實案件及控制盒右側的IC卡座。

液晶顯示屏幕采用的是八位數字顯示，其中整數位7位，小數位1位，在屏幕下方有四個狀態顯示信息：“關閥”、“欠量”、“故障”、“低電”。其中數字部分將顯示控制器中的剩余氣量和累計氣量，而狀態信息將隨時顯示控制器的運行狀態。

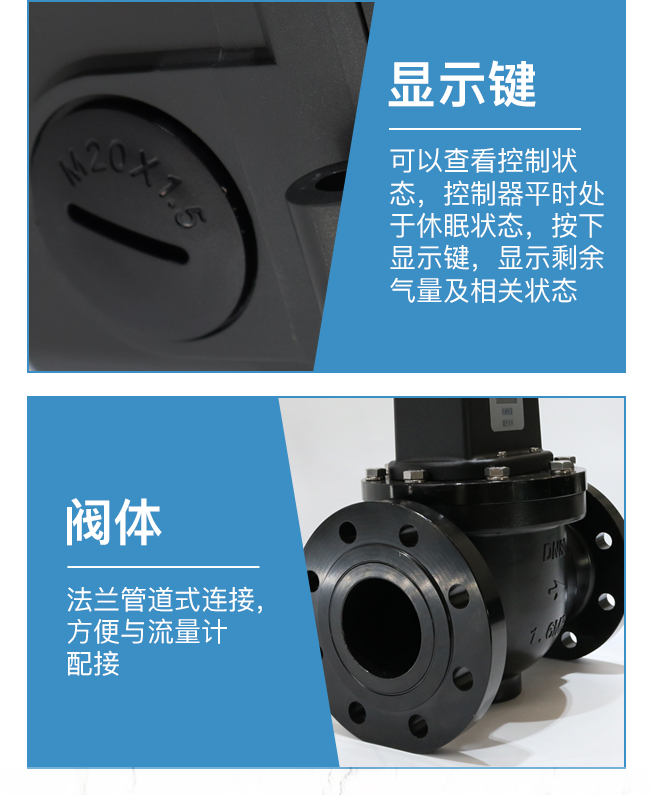

顯示按鍵是為了查看控制器狀態而設計的，因為平時控制器是處于半休眠狀態的，每當按下顯示鍵時液晶顯示屏都會顯示當前控制器中的剩余氣量以及相關狀態。

插卡的正確方式是面對卡片的芯片觸點在前向里插到位，注意所插的卡必須是本控制器所能識別的正確卡，否則狀態欄將顯示“故障”的錯誤狀態。
